雷達液位計安裝要求及導波管制作
發(fā)布時間：2020-11-21 10:47:19
1、雷達液位計安裝要求
雷達液位計的安裝位置影響測量精度，應充分注意以下問題:
（1）雷達液位計儲罐開口位置離開儲罐內壁距離大于雷達液位計安裝法蘭面距儲罐底板高度的15% ，使用導波管無此限制。
（2）為保證信號波無阻礙進入儲罐內部，雷達液位計接口的法蘭及連接管的總長度小于250mm。
（3）若有導波管，導波管應垂直向下，允許偏差≤0.5°; 水平度應為 ±1°。
（4）安裝時考慮儲罐頂板強度，以免造成波動位移。
（5）雷達波路徑應避過內部障礙物，如支撐架、加熱管及攪拌器等。
（6）考慮液位條件，如避開進料口產生的紊流及泡沫。
2、導波管制作要求
當儲罐為浮頂罐或球罐時，應使用導波管; 在介質液面波動或產生泡沫時也應考慮加導波管。導波管不隨設備成套購買，宜在現場由施工單位根據具體工況制作，導波管制作具體要求如下:
（1）導波管材質應為不銹鋼或碳鋼，球罐時必須為不銹鋼。
（2）導波管應為整根，若需加長，須用外夾套焊接方法，間隙小于1.0mm，焊接內壁不能有焊縫及毛刺，否則影響測量精度。
（3）導波管底距罐底板為100~150mm，并加傾斜45°雷達反射板。

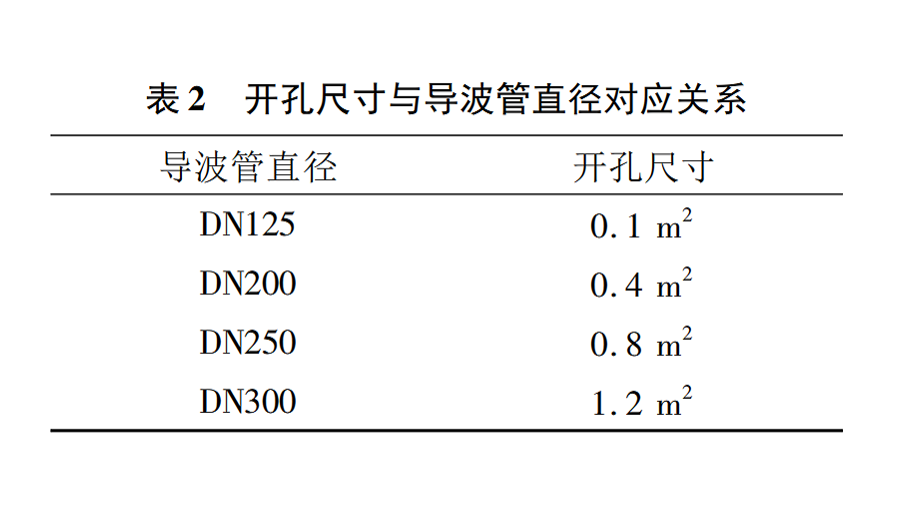

（4）為保證導波管內外等液位，導波管須間隔距離交叉開孔，導波管內平面需平滑，否則容易產生虛假液位的現象。開孔尺寸應適宜，不宜過大，以免造成管內液位波動; 也不宜過小，不能有效保證導波管內外液位一致。依據工程經驗，開孔總尺寸與導波管直徑尺寸對應如表2所示。
